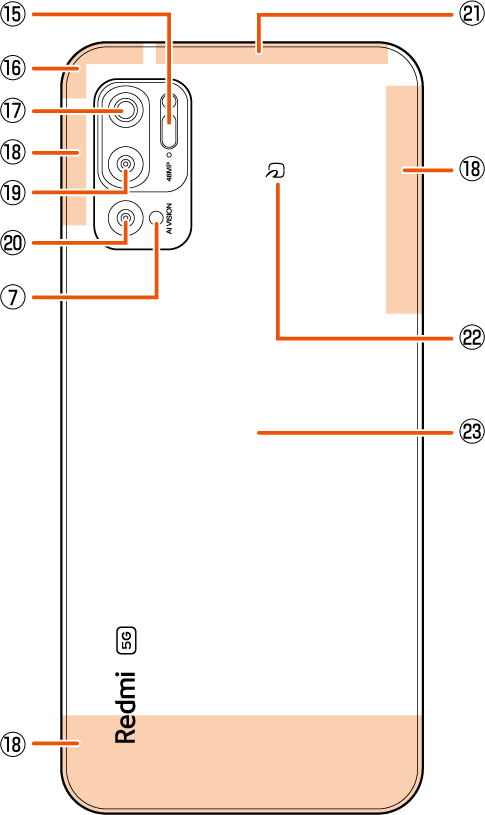

各部の名称と機能



1 イヤホンマイク接続端子

2 赤外線センサー

3 セカンドマイク※1

通話相手が聞き取りやすいようにノイズを抑制

4 microSDメモリカード/au ICカード(SIMカード)トレイ※2

5 トレイ取り出し穴

6 受話口/スピーカー

7 近接/光センサー※3

8 フロントカメラ

9 音量キー

10 電源キー/指紋認識センサー※3

11 ディスプレイ(タッチパネル)※4

12 送話口/マイク※1

13 USB Type-C®接続端子

14 スピーカー

15 フラッシュ/ライト

16 Wi-Fi®GPS/Bluetooth®アンテナ部※5

17 プライマリカメラ

18 4G/5Gアンテナ部※5

19 深度カメラ

20 マクロカメラ

21 4Gアンテナ部※5

22 NFC位置

23 リアパネル※6

※1 針など先のとがったものでつつかないでください。故障の原因となります。

※2 au ICカード(SIMカード)の取り扱いについては、「au ICカード(SIMカード)について」をご参照ください。

※3 シールや指などでふさぐと性能を維持できなくなりますので、ご注意ください。

※4 ディスプレイには画面保護シート(試供品)が貼付済みです。

※5 アンテナは本体に内蔵されています。アンテナ部付近を手でおおうと通話/通信品質に影響を及ぼす場合があります。

※6 リアパネルは取り外せません。無理に取り外そうとすると破損や故障の原因となります。また、電池は本体に内蔵されており、お客さまによる取り外しはできません。

memo

本製品の電池は内蔵されており、お客さまによる取り外しはできません。

外装ケースは取り外せません。無理に取り外そうとすると破損や故障の原因となります。
