各部の名称と機能

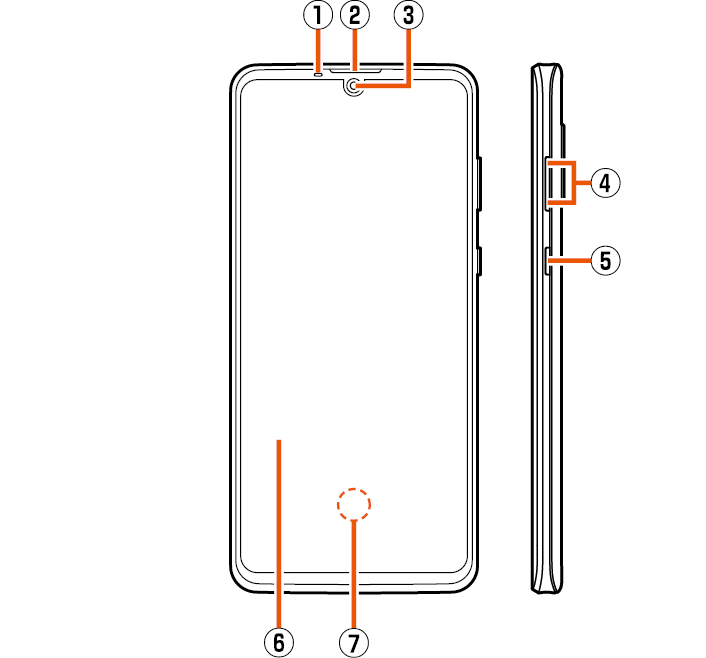

正面/右側面

B_A 近接センサー/明るさセンサー

近接センサーは通話中にタッチパネルの誤動作を防ぎます。
明るさセンサーは周囲の明るさに合わせて、ディスプレイの明るさを調整します。

B_B 受話口(レシーバー)/スピーカー

通話中の相手の方の声、簡易留守録の再生音などが聞こえます。

また、着信音やアラーム音などが聞こえます。

B_C インカメラ(レンズ部)

B_D 音量UPキー/音量DOWNキー

音量を調節します。
また、マナーモードの設定/解除を切り替えられます。

詳しくは、「マナーモードを設定する」をご参照ください。

B_E 電源キー

電源を入れる/切るときや、画面を点灯/消灯するときに使用します。

長押しすると、設定したアプリを起動することができます。起動するアプリは「クイック操作」の「長押しでアプリ起動」で設定できます。

3秒以上長押しすると「電源メニュー」が表示されます。詳しくは、「電源を入れる/切る」をご参照ください。

B_F ディスプレイ(タッチパネル)

B_G 指紋センサー

指紋認証による、ロック画面の解除などに利用します。

ロック画面の解除後も指紋センサーを押し続けて、設定したアプリを起動することができます。詳しくは、「Payトリガーの設定をする」をご参照ください。

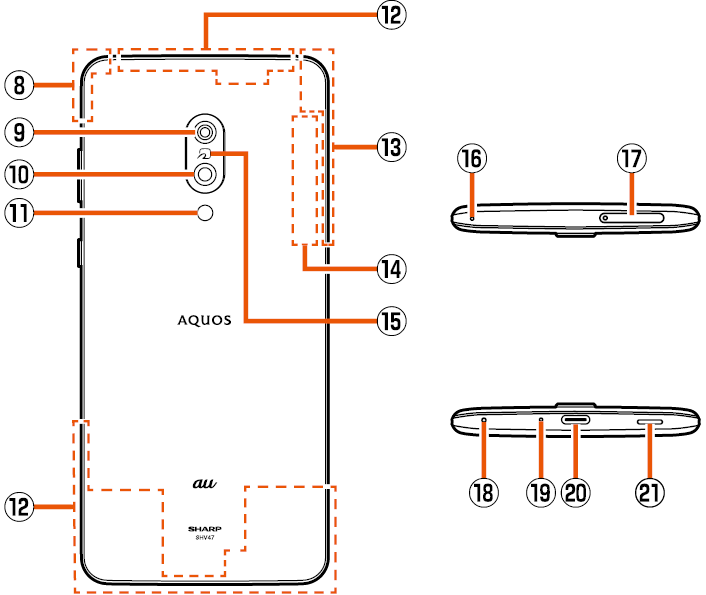

背面/上下側面

B_H Wi-Fi®/Bluetooth®アンテナ

B_I 広角カメラ(レンズ部)

周辺のカメラ飾り部が、性能を保つための空気抜き部となっています。

B_J 標準カメラ(レンズ部)

周辺のカメラ飾り部が、性能を保つための空気抜き部となっています。

B_K モバイルライト

B_L 内蔵アンテナ

通話時、インターネット利用時、4G(LTE/WiMAX 2+)/UMTS利用時に使用します。

B_M GPS/内蔵アンテナ

B_N Wi-Fi®アンテナ

B_O マーク

おサイフケータイ®やNFC機能利用時にこのマークをリーダー/ライターにかざしてください。

B_P サブマイク

ハンズフリー通話中の相手の方にこちらの声を伝えます。動画撮影時の録音やくっきりトーク利用時のノイズ測定にも使用します。

B_Q au ICカードトレイ

B_R 充電/着信ランプ

充電/着信ランプについて詳しくは、「充電/着信ランプについて」をご参照ください。

B_S 送話口(マイク)

通話中の相手の方にこちらの声を伝えます。動画撮影時の録音やエモパー利用時の音声認識にも使用します。

B_T 外部接続端子

TypeC共通ACアダプタ02(別売)、3.5mmイヤホン変換アダプタ(試供品)、USB Type-Cケーブル(市販品)などの外部機器の接続に使用します。
TypeC共通ACアダプタ02(別売)、USB Type-Cケーブル(市販品)などを接続すると、接続機器の磁気が影響し、本体の地磁気センサーが正常に動作しないことがあります。地磁気センサーを利用する機能やアプリケーションを使用する場合はケーブル類を取り外してください。

B_U スピーカー

着信音やアラーム音などが聞こえます。

memo

本製品の背面カバーは取り外せません。無理に取り外そうとすると破損や故障の原因となります。

本製品の電池は内蔵されており、お客さまによる取り外しはできません。強制的に電源を切る場合は、「強制的に電源を切る」をご参照ください。

近接センサー/明るさセンサーについて

近接センサー/明るさセンサーの上にシールなどを貼ると、正しく動作しない場合がありますのでご注意ください。

近接センサーをのぞきこまないでください。
一時的に視力に影響を与え、事故につながる可能性があります。

受話口(レシーバー)/スピーカー、サブマイク、送話口(マイク)、スピーカー、空気抜き部(カメラ飾り部)について

受話口(レシーバー)/スピーカー、サブマイク、送話口(マイク)、スピーカー、空気抜き部(カメラ飾り部)をシールや指などでふさぐと性能を維持できなくなりますので、ご注意ください。

Wi-Fi®/Bluetooth®アンテナ、内蔵アンテナ、GPS/内蔵アンテナ、Wi-Fi®アンテナについて

アンテナは本製品に内蔵されています。通話中や通信中はアンテナを手でおおわないでください。通話/通信品質が悪くなることがあります。

au ICカードトレイについて

au ICカードトレイを強く引っ張ったり、無理な力を加えると破損の原因となりますのでご注意ください。

IMEIプレートについて

au ICカードトレイの挿入口付近には、IMEI情報(端末識別番号)を印刷したシールが貼られたプレートが収納されています。修理依頼やアフターサービスなどで、IMEI番号が必要となる場合を除き、プレートを引き出さないでください。また、シールをはがしたりしないでください。

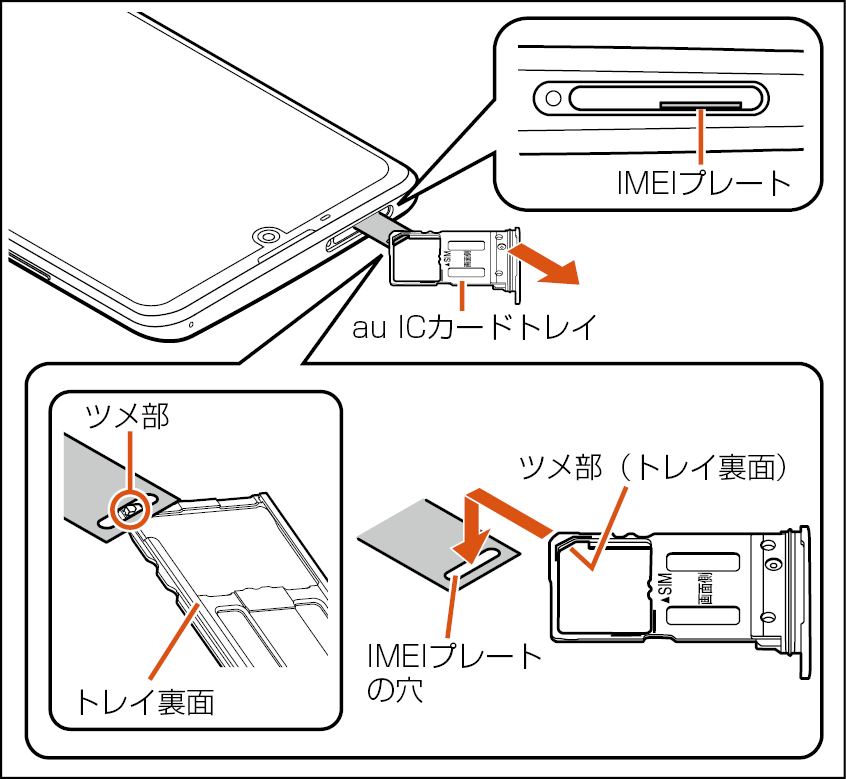

IMEIプレートを引き出すには

B_A ディスプレイ面を上向きにして、au ICカードトレイを引き出す。
(au ICカードトレイの引き出しかたについては、「au ICカードを取り付ける」手順をご参照ください。)

B_B au ICカードトレイ裏面(文字が印刷されていない面)のツメ部をIMEIプレートの穴にかけて、IMEIプレートを引き出す。(IMEIプレートは引き抜かないでください。)
このとき、au ICカードは事前にカードトレイから取り外しておいてください。

IMEIプレートを無理に引き出したり、力を加えたりすると、破損するおそれがありますのでご注意ください。

IMEIプレートを引き出してしまった場合は、IMEIプレートが奥に入り込みすぎないよう、ゆっくりと差し込んでください。

本製品を操作してIMEI情報を確認することもできます。
ホーム画面→「アプリ一覧画面」を表示→[設定]→[デバイス情報]→[IMEI]
